栗原電鉄 M15形
宮城県北部の石越から若柳、栗駒を経て細倉の間を結んでいた栗原電鉄。
762mm軌間・非電化でしたが、1950年に直流750Vで電化、そして1955年に1067mmに改軌しています。
この改軌時に投入されたのがM15形M151~M153の3両。当時としては非常に珍しいアルファベットを車両の記号としたことで知られます。1995年に、第3セクターのくりはら田園鉄道に移行するまで主力車両でした。
メーカーは、ナニワ工機で、最大寸法(長・幅・高)は15700×2700×4080mm。
側面の窓は上段がHゴム支持の、いわゆる「スタンディーウィンドウ」を採用しています。
前面は2枚窓で、このあたりの車体の造りは同時期にナニワ工機で製造された広島電鉄1050形、下津井電鉄モハ102・クハ22、京福福井ホデハ241、水間鉄道モハ251といったあたりとの共通性が見られます。
車内は至ってオーソドックスな造りですが、照明に新製当時から蛍光灯を採用し、かつカバーが取り付けられていたのは、この車両が長らく「デラックスな車両」と言われた所以だったとも思います。

下回りに目を転じると、ブレーキは直通制動(SME) 。
台車は住友FS-21で、上下揺れ枕をオイルダンパ付きのコイルばねで結び、軸箱保持はペデスタル式というもの。この時期の新型台車によく見られた構造ですが軸距が短めであること、またブレーキシューが片抑え式になっている点が注目されます。
吊り掛け駆動式で、主電動機は三菱MB-330Arを4機搭載。出力は40kwと低めですが、栗原電鉄の表定速度は線形の割にそれなりに高かったこと(25.5kmを44分程度で走破=表定34.7km/h)を思い出します。

そして、制御器は・・これが詳細不明。書籍(たとえば鉄道ピクトリアル477号 特集「東北地方の私鉄」)を見ると、「UP-731」とあるのですが、このような型番は聞いたことがありません。写真を見る限り、外観は三菱の間接非自動・単位スイッチ式・・・要するにWH-HLと酷似しているので、その系統のものだとは思うのですが・・・・。
なお、西武鉄道から譲り受けたM181は「UP-51」とありますが、これも外観上はM151と大差なく、同種のものだったと推測されます。
(新車のパンフレットを見れば、一目瞭然なのでしょうけど)。

電装品が三菱製だったのは、この路線の顧客であった細倉鉱山が三菱系であったことと関係があったのかどうか、気になるところではあります。

(上から)

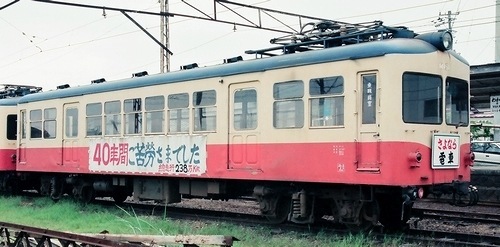

・栗原電鉄 M152 1994年2月 若柳
・栗原電鉄 M151 1995年8月 若柳
・栗原電鉄 M153 1995年8月 若柳
・栗原電鉄 M152 車内 1994年2月

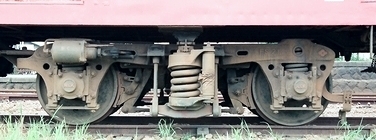

・栗原電鉄 M151 FS-21台車 1995年8月
