遠州鉄道 30形モハ51+クハ61
長期にわたって製造された、遠州鉄道の30形電車ですが、最終編成である1980年製のモハ51・クハ61は、他の編成との差がいろいろとあり、実質的に別の形式として考えても差し支えない存在です。

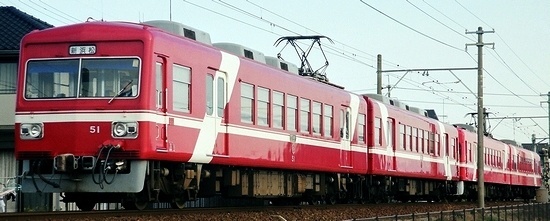

・遠州鉄道 モハ51 1990年8月 西鹿島
・遠州鉄道 クハ61  1999年3月 自動車学校前~さぎの宮

基本的には、1978年に製造されたモハ25・クハ85を踏襲していますが、同じなのは窓配置くらいのもの。前面は大きく変わり、湘南型をベースに当時の流行だった?窓ガラスまわりが一段凹んだ造形で、前照灯・尾灯は窓下へ。
車体側面の裾のRも大きく取られています。そして、連結面は客室断面ほぼそのままの超広幅貫通路を止めて、幅1000㎜のごくノーマルなタイプになっています。これは冷房効果を考えてのこと。なお冷房機そのものは、25・85と同じく三菱CU124(能力 10500kcal/h)×3です。

下回りも大きく変わっています。
吊り掛け駆動から中空軸平行ドライブになり、主電動機は日車NE90(定格出力112kw)×4から東洋TDK8095-A(端子電圧375V・定格出力120kw)×4になりました。
30形の台車は、円筒案内式の軸箱支持にトーションバー(ねじり棒)式の枕バネを持つ日車ND-507から、ペデスタル式の軸箱支持にインダイレクトマウント方式の空気バネを枕バネを持つND-306(ND-306T)に一部が移行しています。この編成は、さらにダイレクトマウント方式に変化したND-309(ND-309T)となりました。

主制御器は電動カム軸式ですが、日車NC-188Aから東洋ACDF-M4120-777Bに変わりました。ただし、制動方式は電空併用の自動ブレーキ(AMAR-D)で、ジャンパーも共通なので在来車との併結は可能です。
・遠州鉄道 モハ51+クハ61+モハ28+クハ82  1999年3月 自動車学校前~さぎの宮

このタイプは1編成で終わり、3年後の増備は新形式の1000形になりました。
1000形は車体造形と塗装が大幅に変わっていますが、台車、主電動機、主制御器、冷房機などはこの51+61と共通となっています。ただしブレーキが全電気指令式のHRD-1-Dになったため、こちらとの併結ができません。

51+61は、30形と1000形の橋渡しのような存在といえそうですね。

参考文献 鉄道ファン239号(1981年3月号)、274号(1984年2月号)
