地平時代の能勢電鉄 川西能勢口駅
能勢電の起点は、親会社の阪急宝塚線と接続する川西能勢口駅。
1996年3月に高架線になり、その後、宝塚線との直通が行われているのは周知のとおりです。

この川西能勢口駅の地平時代といえば、なんといっても駅構内にある急カーブが特徴でした。

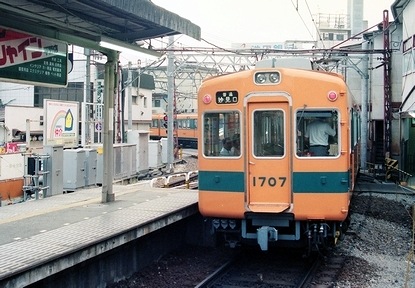

地平時代の能勢電鉄 川西能勢口駅_e0030537_012474.jpg
地平時代の能勢電鉄 川西能勢口駅_e0030537_134190.jpg
写真だと、そこまできつく感じないのですが、当時、駅のホームから見ていると、
ホームと直角方向に進んできた電車が、バスのごとく急に曲がって入線してくる感じでした。

そのカーブはR40(鉄道ダイヤ情報 1992年7月による)。
標準軌・中型車使用の各線と比較すると、首都圏切きっての急カーブだった京急空港線蒲田の高架化前がR80。本線と支線の連絡線上に急カーブの多い阪急の伊丹線塚口がR60ですから、極端な急カーブであることがわかります。
これと同じ程度の曲線となると、京阪京津線の上栄町附近にR40、箱根登山鉄道にR30と、小型車~路面電車を使う路線ばかりとなります。元々、能勢電は軌道線で全長15m以下の電車を使用していたので、その頃の名残ともいえます。

従って、1983年より阪急から譲り受けた19m級車は、連結面間を160mm延長して対処し、
最徐行で運転されていました。

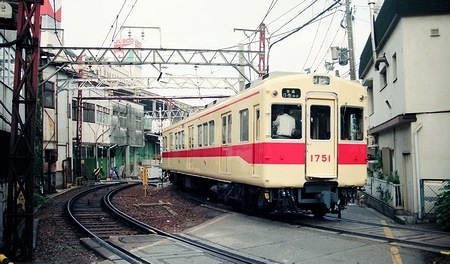

地平時代の能勢電鉄 川西能勢口駅_e0030537_0484069.jpg
外側から見るとこのような感じ。
台車枠が車体から、はみ出ていました。
走っている車両は、もと阪急2000系の1700系1751。
上の2枚に写っている同じく1700系の1707とは全く異なる塗装ですが、この頃、能勢電は塗装で迷走?しており、様々な塗装が試されていました。このあと所謂「フルーツ牛乳」に落ち着くわけです。

高架化により曲線は緩和され、このような無理矢理な線形は見られなくなっています。

・いずれも1993年8月 撮影
by hiro_hrkz | 2014-06-11 00:57 | 鉄道施設 | Comments(4)
Commented by トライランダー at 2014-06-11 12:48 x
こんにちは。久しぶりにコメントします。
これは元々国鉄連絡が目的だったものを、無理矢理阪急に接続させてしまったのでこんな線形になったと理解して宜しいのでしょうか。
Commented by hiro_hrkz at 2014-06-11 17:42
>>トライランダーさん
順番としては逆で、川西能勢口から国鉄駅前に延長する際に
阪急宝塚線と直角に接続していた路線を
急カーブさせて阪急に沿って西に進むように延長、駅を移転したようです。
Commented by ひぐらし at 2014-06-15 11:47 x
トミックスの標準カーブといえるR280を×150とすると42000㎜=42m…
こんなカーブの上を新幹線が500㎞/hで突っ走るのがNゲージの世界というのがいやはやなんともといったところです(汗
Commented by hiro_hrkz at 2014-06-17 00:43
>>ひぐらしさん
ということは、浜大津の直角カーブがR45ですから、R280をつかってスケール通りになるって具合ですね。
逆に言うと、スケール通り縮めても、実感的かどうかはまた別の話ということなんでしょうね。
