西日本鉄道宮地岳線 300形
西鉄宮地岳線(現・貝塚線)は2007年に新宮以遠が廃止になるまでは多数の吊り掛け駆動車が
在籍していました。その多くが300形・・・細かく分類すれば、戦後混乱期に運輸省規格形として製造された303形と308形・・・でした。

303形はモ303~307とク353~357の10両が該当し、1948年に汽車会社で製造された全長17.5mの車両。一方308形は引き続き汽車会社と日本車輌で製造されたモ308~312とク358~362の10両ですが、全長がのびてモは18.5m、クは18.8mになっています。それ以外にも乗務員扉の高さや前面のカーブ半径等が、異なっていました。

大牟田線で使われ
ていましたが313形に続いて1978年に308形4両、1986年に303形5両と308形5両(および1961年製の320形2両)の計14両が宮地岳線に転入しました。なお大牟田線と宮地岳線では軌間等が異なるため、台車を西武鉄道からの譲渡品(旧型国電用)に、また連結器を自動連結器に変更し高さも変更されています。また、1978年転入の車輌は2両編成でしたが、1986年転入のほうは3連×2本と2+1連×2本となりま
した。

さて、運輸省規格形は、混乱期製造されたゆえに他の私鉄では短命に終わったものが多いよう思います。しかし、西鉄300形は1986~1987年にかけて大幅な車体更新を実施。外板はノーシル・ノーヘッダー、屋根と床は鋼製となり、さらに1986~1989年に冷房を搭載するという変身っぷり。この時代の車輌に冷房まで載せた例は、路面電車は兎も角、高速電車では殆ど見当たりませんね。

本日とりあげるのは、宮地岳線で3両編成の先頭車となっていた各車から。
(上から)
・西日本鉄道宮地岳線

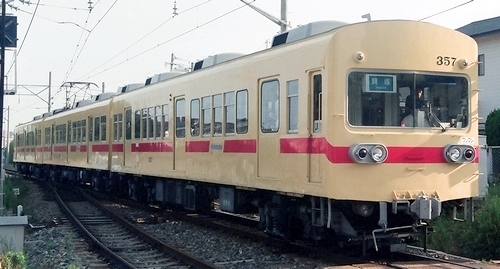

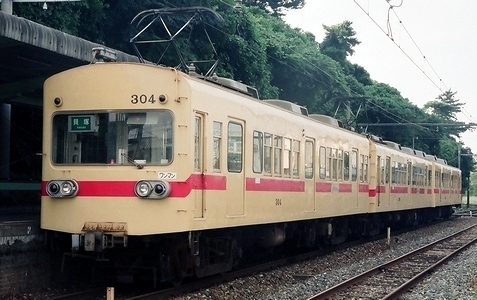

 モ304 モ310 モ307 ク355 ク357 いずれも1998年9月 香椎花園

更新時に、前面は丸妻のまま、屋根を端面まで同一断面としたため独特の屋根形状となりました。
さらに前面を非貫通2枚窓にして、あの西鉄共通のヘッドライトケースをつけたためなんともアクの強いものに。やはり、このライトが与える印象は特別なようです。
これらのうち、モ304(もと大牟田線モ303)、モ307、ク357の3両が303形
モ310(もと大牟田線モ311)、ク355(同ク360)が308形になります。
もと303と308を比較すると、各社いちばん右の扉の開く方向が逆になっていることがわかります。
前面の窓の高さが異なるように感じますが、これは屋根の深さが異なるのでしょうね。

台車は、モはTR-22(DT-11)、クはTR-14(DT-10)、主電動機は国鉄MT-7、制御器は三菱ABFが標準ですが、307、357だけは西武鉄道701系発生品に変更しており、台車は住友FS-342・主電動機はHS-836Frb・制御器は日立MMC-HT-20Aと2両ユニットの新性能車となっていました。ここまで来ると、参りました・・というほかない状況ですね。

(参考 西鉄宮地岳線300形編成表)
モ308☆-ク358☆
モ309☆-ク359☆
モ307★-モ327◆-ク357★
モ306★-モ326◆-ク356★
モ304★-モ305☆-ク355☆ (もと大牟田線モ303、モ310、ク360)
モ310☆-モ311☆-ク361☆ (もと大牟田線モ311、モ312、ク362)
★=303形 ☆=308形 ◆=320形

・2018.11.6 画像を交換しました。
